A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：
造價23萬三層小別墅設計圖，占地81.68平方米，小面積三層自建房屋，內部布局完善合理，適合一家人居住。

設計功能：

一層：臥室、廚房、餐廳、衛生間、儲藏室。

二層：臥室2、衛生間、起居室、陽臺。
三層：儲藏室、陽臺、衛生間、w臥室、曬臺。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：10.835米，建筑面積：194.30平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.0米，三層層高2.8米。

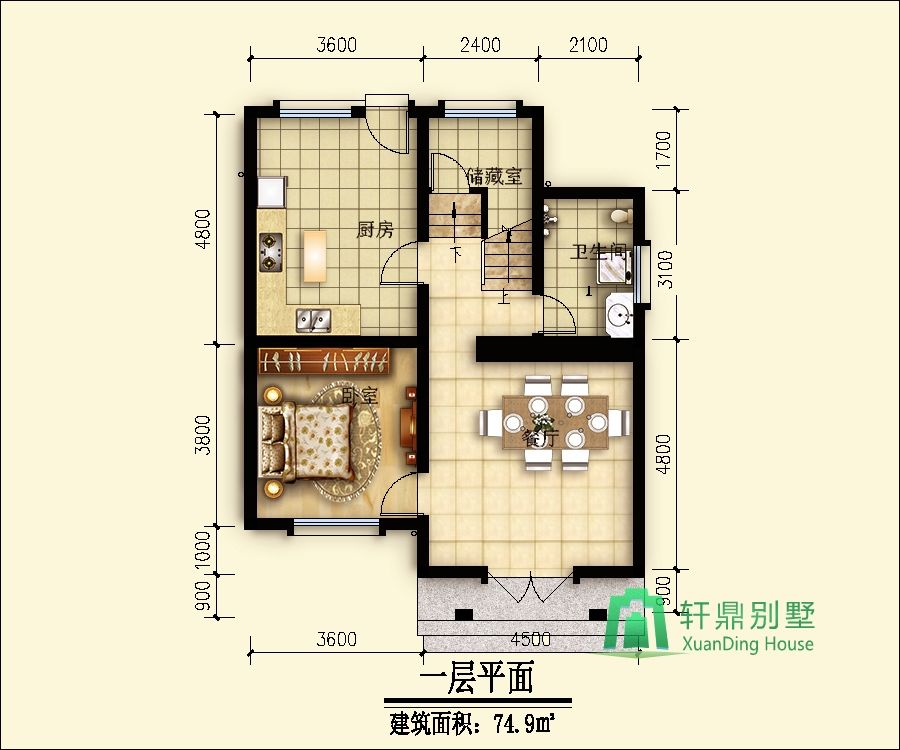

一層平面圖：

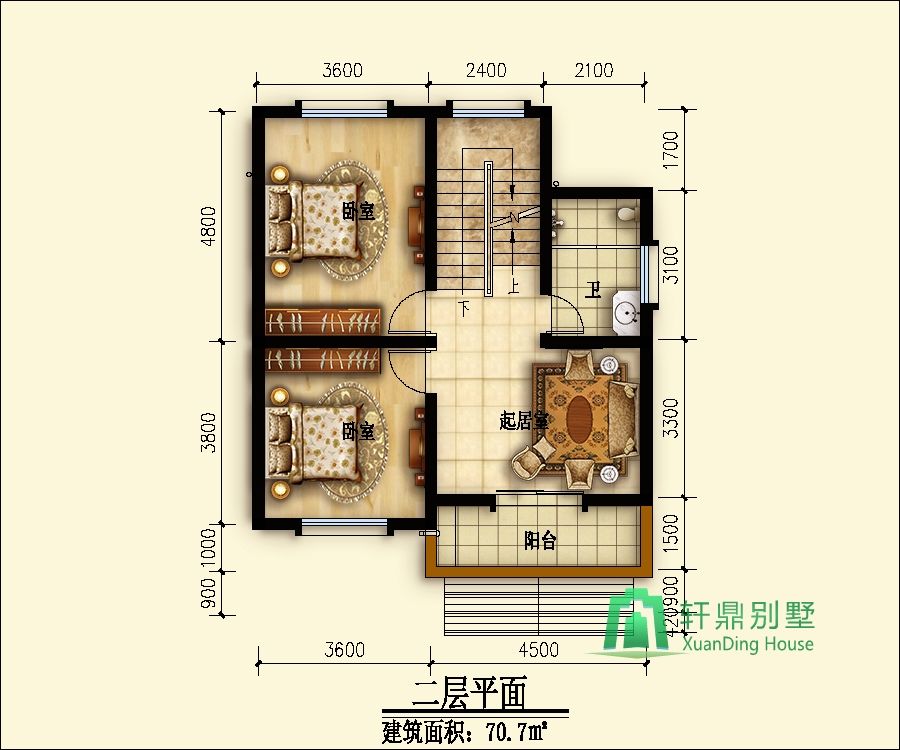

二層平面圖：

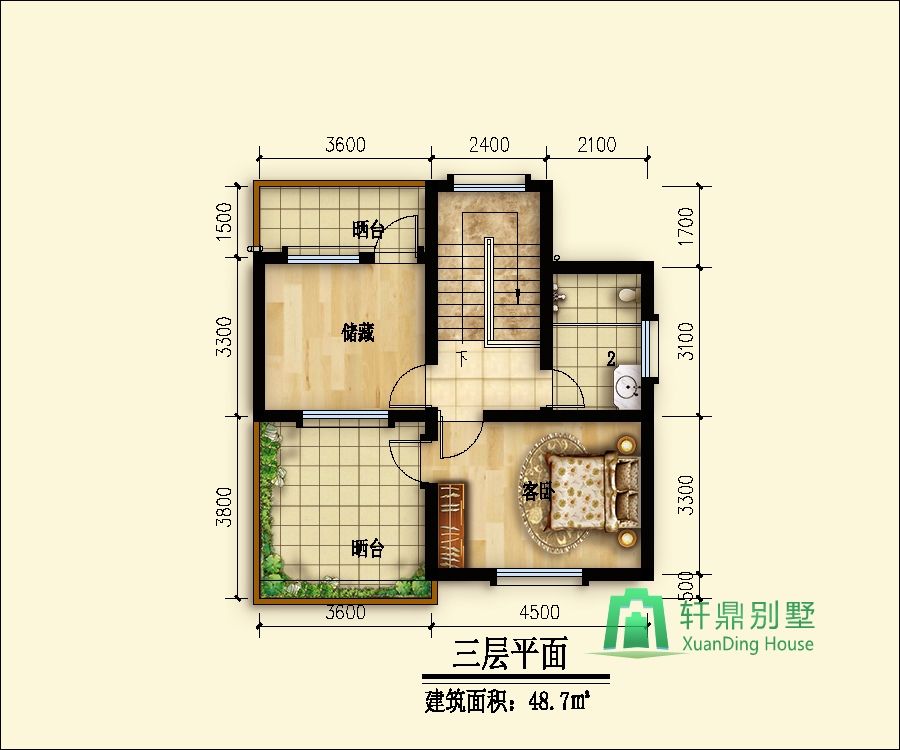

三層平面圖：

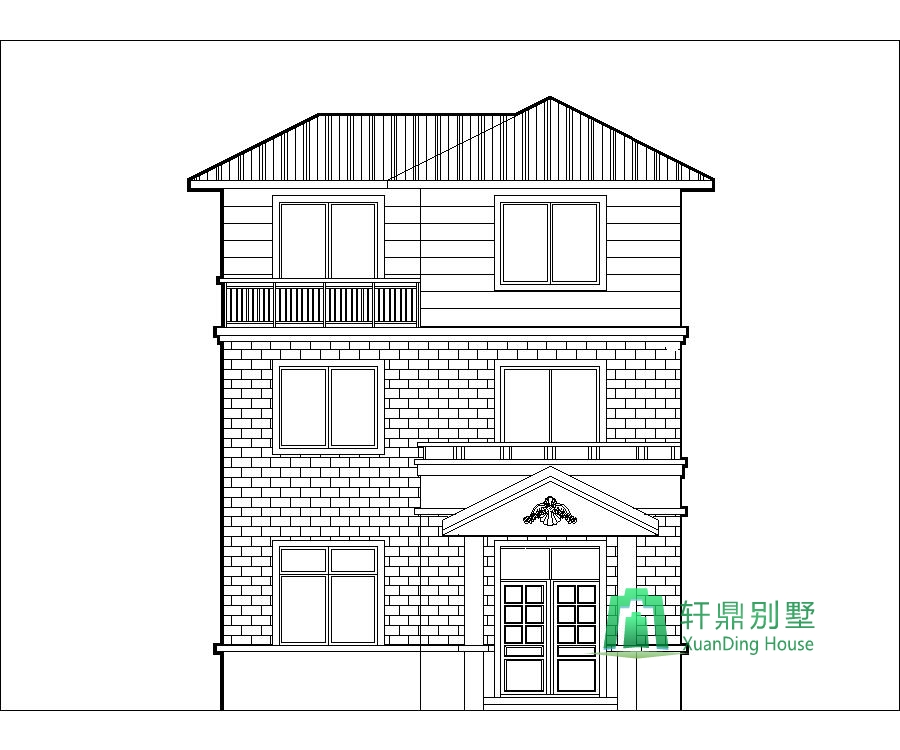

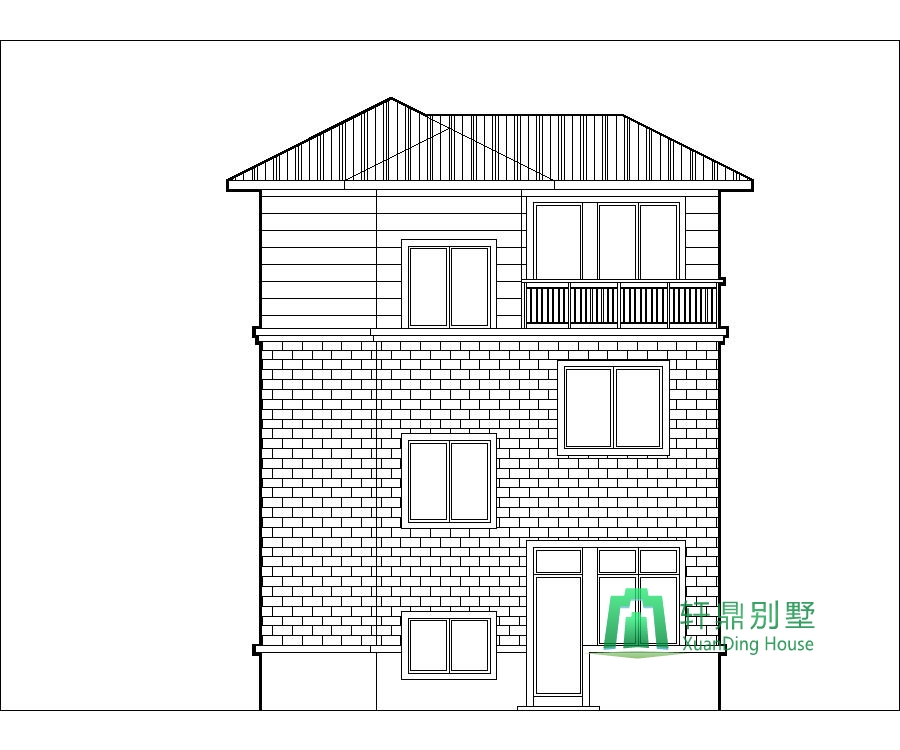

正立面圖：

背立面圖：

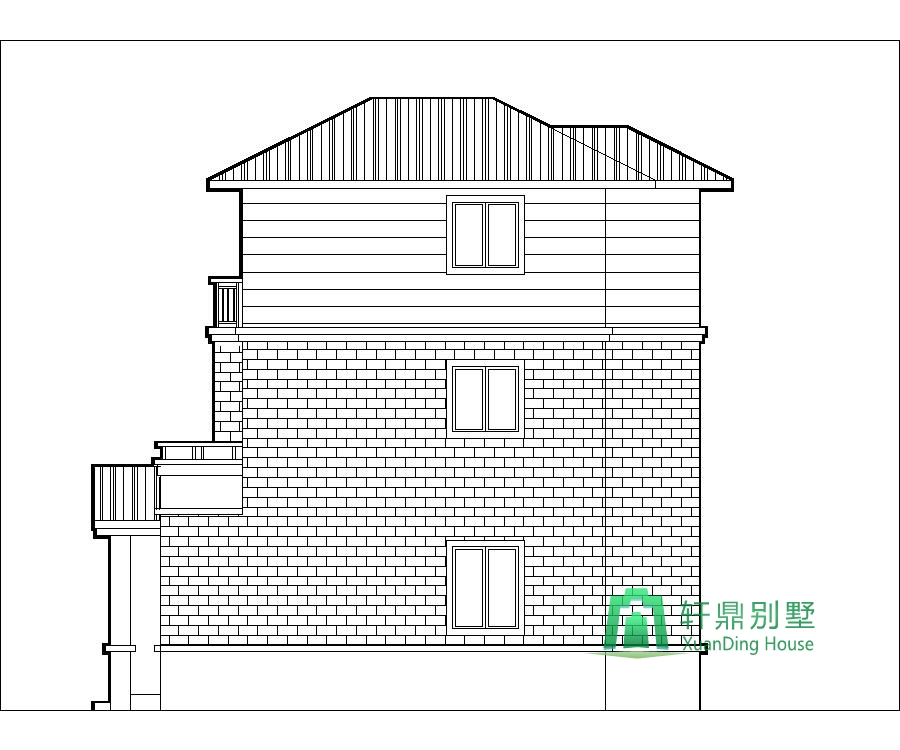

左立面圖：

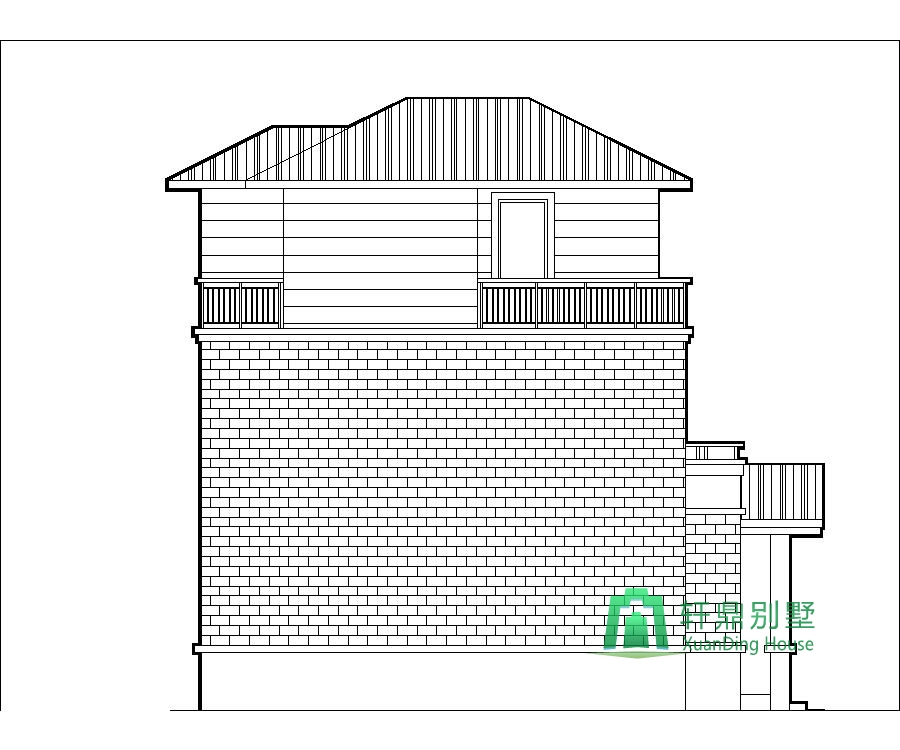

右立面圖：
